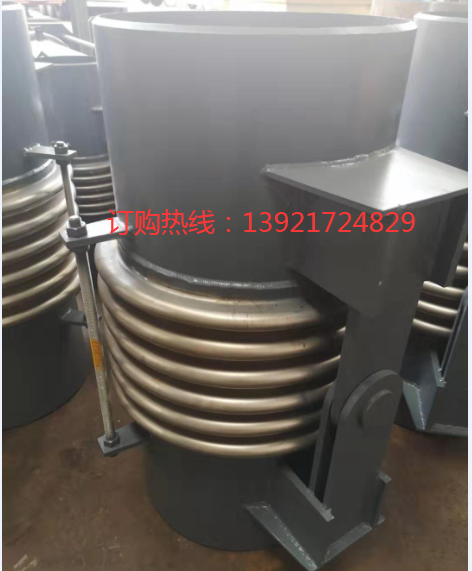

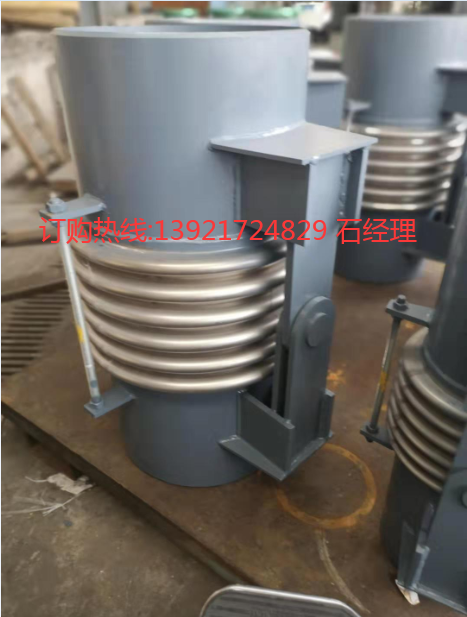

铰链型金属膨胀节因铰链板的限位，不能直接吸收轴向热位移。它是利用金属膨胀节的角位移，来吸收管系轴向和横向的热膨胀量。同时也因铰链板的限位，承受了内压产生的轴向推力，因此管系支座不承受金属膨胀节的内压推力。
億彩 金属膨胀节的位置确定后，管系的受力计算按以下步骤进行：
億彩 1）根据管系的各向热膨胀量，计算各膨胀节的角位移量；
2）根据每个膨胀节的角位移量和单波额定位移量确定波纹管的波数，并要满足强度和失稳的要求；
億彩 3）求管系膨胀节和固定支座的受力及弯矩值。
億彩 铰链型金属膨胀节管系的受力计算，同复式膨胀节管系一样，可分为以下几个步骤：
億彩 1）绘制管系膨胀节位移、受力、弯矩图，确定受力点的位置、力的方向和大小。
億彩 2）在平衡的状态下，各膨胀节之间的力和力矩处于平衡状态，支座受力主要由靠近支座的膨胀节产生的，支座受力的“断点”应取该膨胀节。计算断点处的力和弯矩。
億彩 3）支座所受力与“断点”处膨胀节所受力的大小相同，方向相反。
一般铰链型金属膨胀节億彩，应三个联合一组才能使用。一个金属膨胀节一般不能吸收任何方向的膨胀量；两个金属膨胀节的管系，必定有一条管道发生弯曲变形，才能满足位移平衡的要求。
