管道膨胀节的工作原理和安装注意事项

管道膨胀节億彩的工作原理和安装注意事项

　　管道膨胀节億彩也称伸缩节、补偿器，主要为保障管道安全运行。由于管道膨胀节具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

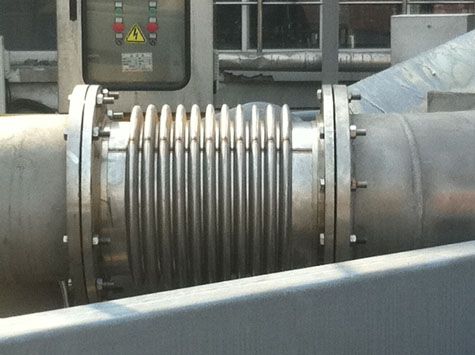

管道膨胀节

　　管道膨胀节億彩的工作原理：

億彩　　管道膨胀节的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到：

　　1.补偿吸收管道轴向、横向、角向热变形。

　　2.吸收设备振动，减少设备振动对管道的影响。

億彩　　3.吸收地震、地陷对管道的变形量。

管道膨胀节安装注意事项

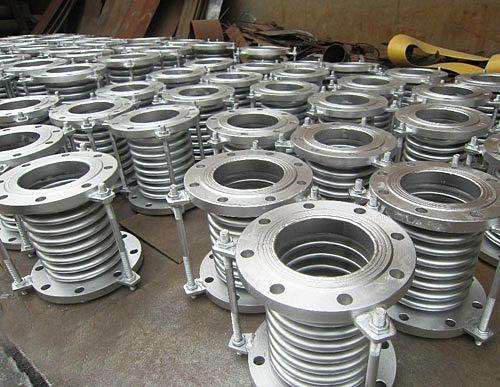

管道膨胀节

1、管道膨胀节在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。　

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。　

3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。　

億彩 4、严禁用管道膨胀节变形的方法来调整管道的安装超差，以免影响管道膨胀节的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。　

億彩 5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。　

億彩 6、管系安装完毕后，应尽快拆除管道膨胀节上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。　

7、管道膨胀节所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。　

8、水压试验时，应对装有管道膨胀节管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。　
